Интегральные микросхемы для аппаратуры магнитной записи

и К157УП2 представляют собой две


Микросхемы К157УП1 и К157УП2 представляют собой две модификации даухканального микрофонного усилителя, конструктивно совмещенного с двух-канальным предварительным усилителем записи. Они предназначены для приме­нения в высококачественной аппаратуре магнитной записи, а также в иной низко­частотной стереофонической аппаратуре (УНЧ, электрофоны и др.). И микро­фонный, и предварительный усилители записи обладают малым уровнем соб ственных шумов и обеспечивают усиление сигналов от 160 мкВ и 10 мВ, подво­димых соответственно к микрофонному входу и входу предварительного усили­теля записи, до стандартного уровня линейного выхода магнитофона, равного 250 мВ. Высокая перегрузочная способность — по микрофонному входу свыше 36 дБ, а по входу предварительного усилителя записи — 16 дБ — позволяет использовать микросхемы в НЧ трактах с автоматической регулировкой усиле­ния. Отличие ИС К157УП1 от К157УП2 заключается в том, что первая из них требует применения регулирующих элементов АРУ (транзисторы VT1, VT2) управляемых положительным напряжением, а вторая — отрицательным. Микро­схемы отличаются также и цоколевкой.

Основные электрические параметры микросхем К157УП1 и К157УЛ2

Номинальное напряжение питания, В . . .... . . 12

Потребляемый ток (по двум каналам), мА ........ 5...9,5

Коэффициент усиления микрофонного усилителя........ 100...165

Коэффициент усиления предварительного усилителя записи .... 19,5...28 Коэффициент гармоник микрофонного усилителя при f вых = 1 В,

f = 400 Гц, %, не более.............. . . . 0,2

Коэффициент гармоник предварительного усилителя записи при

Увьк = 1,5 В, f = 400 Гц, %, не более............ 0,2

Напряжение шумов, приведенное ко входу микрофонного усилителя в полосе частот 20 Гц...20 кГц, при сопротивлении источника сигна­ла 200 Ом, мкВ, не более................ 0,6... 1.0

Напряжение шумов, приведенное ко входу предварительного усили­теля записи в полосе частот 20 Гц...20 кГц и сопротивлении источ­ника сигнала 16 кОм, мкВ, не более............ 3,2...5,2





Входное сопротивление микрофонного усилителя, кОм..... 1,6...2,4

Входное сопротивление предварительного усилителя записи, кОм . 160...240

Вы.ходное сопротивление микрофонного усилителя, кОм, не более 5 Выходное сопротивление предварительного усилителя записи, кОм.

не более............ ...... . : . 1

Коэффициент ослабления сигнала соседнего канала, дБ, не менее — 70

Предельно допустимые режимы эксплуатации

Диапазон питающих напряжений. В........... 3. .15

Выходной ток микрофонного усилителя, мА, не более...... 3

Выходной ток предварительного усилителя записи, мА, не более 3

Рассеиваемая мощность, мВт, не более......... 250

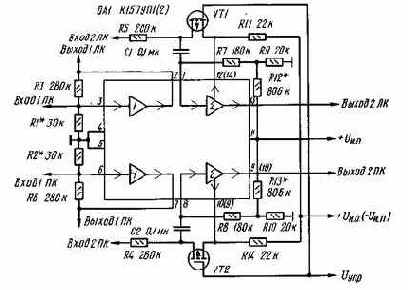

Рис. 9. Функциональная схема двухканального микрофонного усилителя и двухканального предварительного усилителя записи К157УП1 (К157УП2)

Функциональная схема, совмещенная с типовой схемой включения ИС К157УП1 и элементами АРУ, приведена на рис. 9 (в скобках дана нумерация использованных выводов для ИС К157УП2). Здесь: 1 — микрофонные усилители, 2 — предварительные усилители записи.

Принципиальная схема микросхем К157УП1 и К.157УП2 показана на рис. 10 Трехкаскадный микрофонный усилитель выполнен на транзисторах VT2, VT7 VT11 (VT3, VT8, VT12). Его коэффициент передачи определяется отношением параллельно включенных сопротивления нагрузки (подключаемой к выводу 2 или 7) и суммарного сопротивления резисторов R8 (R15) и R9 (R14) к сопро­тивлению резистора обратной связи Rll {R13). Без внешней нагрузки коэффи­циент передачи равен примерно 46 дБ, с нагрузкой — 42 дБ. Низкий уровень шумов достигнут благодаря малой плотности тока эмиттера входного транзи­стора VT2 (VT3).

Для стабильности характеристик усилитель охватывается отрицательной обратной связью как по постоянному, так и по переменному току включением внешнего резистора между входом и выходом (выводы 2, 3 и 7, 6).

Сопротивлением этого резистора определяется также входное сопротивление усилителя. Если его сопротивление равно 270...280 кОм, то входное сопротивле­ние усилителя равно примерно 2 кОм.



Предварительный усилитель записи ( также трехкаскадный) выполнен на транзисторах VT15, VT19. VT21 (VT18, VT20, VT22) по схеме, аналогичной схеме микрофонного усилителя, с добавлением на входе и на выходе эмиттерных повторителей Коэффициент передачи этого усилителя за счет увеличения глуби­ны отрицательной обратной связи уменьшен до 24 дБ

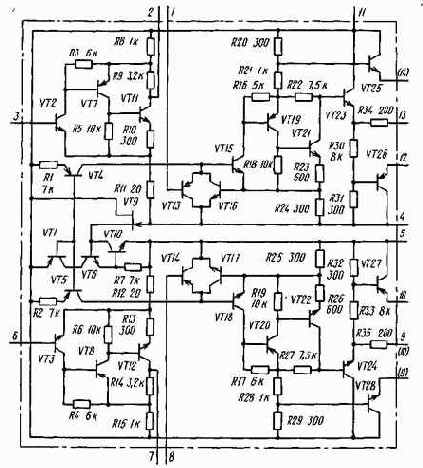

Рис. 10. Принципиальная схема двухканального микрофонного усилителя и двух-канального предварительного усилителя записи К157УП1 (К157УП2)

Эмиттерный повторитель VT13 (VT14) на входе усилителя работает при коллекторном токе около 10 мкА. Входное сопротивление каскада при этом превышает несколько мегаом, поэтому необходимое входное сопротивление yen лителя может быть легко обеспечено включением внешнего резистора заданной величины. Для получения максимальной неискаженной амплитуды выходного напряжения через этот резистор на вход усилителя (выводы 1 и 8) следует

подводить напряжение смещения около 300 мВ. Эмиттерный повторитель на транзисторе VT23 (VT24) включен для снижения выходного сопротивления усилителя. Нагрузка подключается к выходу эмиттерного повторителя через ограничительный резистор R34 (R35). Рабочий ток каскада задан резистором R30 (R33) Выбранный- режим обеспечивает работу на нагрузку не ниже 15 кОм, при нагрузке около 6 кОм между выводами 13 и 4 (9 и 5) следует подключить резистор сопротивлением 4,7 кОм.

Для уменьшения нелинейных искажений, вносимых в тракт записи регули­рующим элементом АРУ, в микросхеме предусмотрены дополнительные выводы, на которые поступает инвертированное входное напряжение через эмиттерные повторители, выполненные на транзисторах р-n-р структуры для микросхемы К157УП1 или n-р-n — для микросхемы К157УП2. В микросхемах К157УП1 и К157УП2 используется один и тот же кристалл, но, в зависимости от типа ИС, он по-разному подключается к внешним выводам По электрическим параметрам микросхемы К.157УП1 и К.157УП2 совершенно идентичны.
