Двоичные счетчики с комбинированным переносом.
При большом числе разрядных схем в счетчике используется схема с комбинированным переносом, принцип которого состоит в разбиении общего числа разрядных схем на группы. Внутри группы, перенос учитывается либо по последовательному либо по параллельному принципу, между группами сигнал переноса учитывается только по параллельному принципу. Счетчики с комбинированным переносом соответственно могут быть: счетчики с последовательно параллельным переносом и с параллельно параллельным переносом.

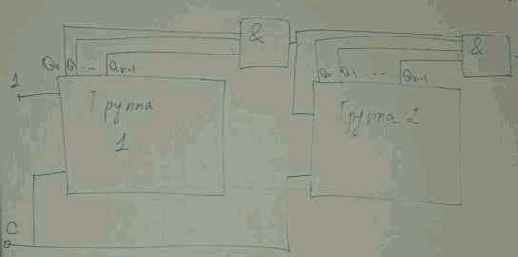

Структурная схема счетчика с комбинированным переносом.
Время установления выходного кода будет равно tk max= tk гр
Tk гр-время установления выходного кода в пределах одной группы
Если в группе реализуется последовательный перенос, то время установления в группе равно tk гр=Nтр*tk тр
В частном случае каждая группа может содержать по одной разрядной схеме(триггеру) этом случае схема с комбинированным переносом в схему счетчика со сквозным переносом.
В схеме переключение разрядных схем происходит одновременно. Для подготовки к следующему переключению необходимо время для последовательного формирования на выходах всех элементах И новых значений. Время формирования сигнала зависит от вида кода записанного в счетчик. Получаемый выигрыш в быстродействии получается за счет того, что сигнал формируется на логических элементах И а не на триггерах.
