ЗВУКОСИГНАЛИЗАТОРЫ



ЗВУКОСИГНАЛИЗАТОРЫ И УСТРОЙСТВА

ОХРАННОЙ СИГНАЛИЗАЦИИ

Если провести опрос среди начинающих радиолюбите­лей, то можно, вероятно, установить, что половина из них предпочитает светокоммутирующее устройство (см., например гл 3) а другая половина увлекается различными зву­ковыми устройствами (которые рассматриваются в данной главе).

Свистки и зуммеры, описываемые в этой главе, можно от­нести к звуковым сигнализаторам. Их особенность состоит в том что в большинстве случаев они издают довольно не­приятные на слух звуки. Звуковые генераторы, которые вы­рабатывают более сложные и иногда более приятные звуки, рассматриваются в последующих главах, где описываются звуковые синтезаторы и музыкальные устройства.

Прочитав данную главу, радиолюбитель заметит, что все описанные здесь устройства могут быть подразделены при­мерно на две различные группы: в устройствах одной группы вырабатываются звуковые сигналы определенной формы, а в устройствах другой обеспечивается усиление звуковых сигналов.

К первой группе относятся сигнал-генераторы, обычно вы­рабатывающие сигналы прямоугольной формы, которые включают и выключают подачу сигнала. Схемы получения сигналов прямоугольной формы отличаются простотой и эффективностью работы.

Ко второй группе усиливающих устроиств обычно отно­сится низкочастотный усилитель, выполненный в виде интег­ральной схемы. На вход такого усилительного устройства подаются низкочастотные сигналы прямоугольной формы, а его выход подключается к громкоговорителю.

Громкоговоритель является наиболее громоздким и доро­гостоящим компонентом устройства. Во всех рассмотренных здесь устройствах используется обычный громкоговоритель с постоянным магнитом, имеющий сопротивление 8 Ом. При экспериментировании радиолюбитель может использовать громкоговоритель любых размеров, но, как показывает прак­тика небольшой и недорогой громкоговоритель диаметром 50 мм не создает столько шумов, сколько дают более круп­ные громкоговорители.

Очевидно что звучание небольшого громкоговорителя подходит для тех случаев, когда радиолюбитель хочет изготовить устройство небольших размеров, однако можно, полу­чить массу удовольствия, подключив небольшое устройство к крупной акустической системе с громкоговорителями, име­ющими сопротивление 8 Ом. Должно быть, вызовет удивле­ние, какой мощный звук способны создавать некоторые из описываемых ниже устройств.

И уж если радиолюбитель совсем безрассуден, он может подключить любое из устройств, рассмотренных в данной главе, к выпускаемому промышленностью усилителю низкой частоты (УНЧ), для чего выходные концы устройства под­соединяются к штеккеру, включаемому в гнездо дополнитель­ного или низкоомного микрофонного входа в этом усилителе. При этом следует уменьшить громкость, иначе издаваемые звуки не выдержит никто из окружающих и в первую оче­редь сам радиолюбитель.





4.1. Простой генератор регулируемого тона

Устройство на рис. 4.1 представляет собой почти самый простой тональный генератор. Для его питания могут исполь­зоваться одна батарея напряжением 9 В, четыре последовательно соединенные батареи напряжением 1,5 В или любой источник питания напряжением в пределах от 5 до 12 В.



Рис. 4.1. Принципиальная схема простого генератора регулируемого тона.

ИС1 — таймер типа 555; ИС2 — УНЧ типа LM386; R1 — потенциометр 1 МОм; R2 — резистор 22 кОм, 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; С1, С2 — конденсатор 0,1 мкФ; Сз — электролитический конденсатор 100 мкФ, 35 В; С4 — электролитиче­ский конденсатор 10 мкФ, 35 В; Tp1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

При использовании номиналов компонентов, указанных на принципиальной схеме, частоту тона можно регулировать от 1 до 600 Гц, а при необходимости получения более высоких частот следует снизить емкость конденсатора C1 с 0,1 мкФ, скажем, до 0,047 мкФ. Для снижения частоты и получения весьма низких частот типа пульсаций можно увеличить ем­кость конденсатора С1 до 0,22 мкФ.





4.2. Усовершенствованный генератор регулируемого тона

Введение третьей интегральной микросхемы в схему то­нального генератора на рис. 4.1 существенно повышает мощ­ ность выходного низкочастотного сигнала. Эта микросхема (ИС2) представляет собой триггер типа J—К (рис. 4.2). На его вход от микросхемы ИC1 поступают колебания трапецие­видной формы, которые преобразуются почти в идеальные прямоугольные колебания, обеспечивающие максимальную мощность коммутируемых сигналов.



Рис. 4.2. Принципиальная схема усовершенствованного тонального генера­тора.

MC1 — таймер типа 555; ИС2 — двойной J—К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1 — потенциометр 1 МОм; R2 — резистор 22 кОм, 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; С1 — конденсатор 0,047 мкФ; С, — конденсатор ОД мкФ; С3 — элек­тролитический конденсатор 100 мкФ, 35 В; С4 — электролитический конденсатор 10 мкФ, 35 В; Гр1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

Триггер, используемый в таком включении, всегда пони­жает частоту колебаний в два раза. Поэтому для получения тональных сигналов тех же частот, что и в более простом ге­нераторе на рис. 4.1, необходимо вдвое повысить рабочую частоту ИC1 (таймера типа 555). С этой целью величина ем­кости конденсатора С1 на рис. 4.2 снижается почти вдвое по сравнению с величиной конденсатора на рис, 4.1,

Однако радиолюбитель, естественно, может изменять ем­кость конденсатора С1 на рис. 4.2 для получения других частот тонального сигнала. Если у радиолюбителя есть дома собака, то он может поиграть с ней, включив в генератор конденсатор емкостью 470 пФ. В этом случае при использо­вании высококачественного громкоговорителя получаются сигналы с весьма высокой тональностью, которые возбужда­юще действуют на собак. Такой сигнализатор может служить как электронное устройство для вызова собаки.

Существует также гипотеза о том, что генератор высокого тона создает помехи ультразвуковому аппарату ориентиро­вания у летучих мышей.


Можно попытаться с помощью та­ кого генератора поймать летучую мышь. Меняя частоту тона, можно добиться, чтобы летучая мышь потеряла ориентацию. Однако в освещенном пространстве летучие мыши хорошо видят. Поэтому в целях достижения максимального эффекта такой эксперимент следует проводить в полной темноте. А это делает надежды на успех сомнительными, особенно если сам радиолюбитель побаивается летучих мышей.

Некоторые утверждают, что высокотональные звуки от­пугивают тараканов. А также если в доме завелись клопы, то можно попробовать бороться с ними с помощью тональ­ного генератора. В этом случае, чтобы обеспечить длитель­ную непрерывную работу генератора, следует использовать не батарейный, а сетевой источник питания,



4.3. Пульсирующий тональный генератор

Следующим в ряду существующих тональных генераторов стоит генератор, вырабатывающий пульсирующий тональный сигнал. Схема такого генератора включает два почти одина­ковых генератора, один из которых вырабатывает низкочас­тотный тональный сигнал, а другой производит включение и выключение этого сигнала с гораздо более низкой часто­той.

При использовании радиодеталей с номиналами, указан­ными на рис. 4.3, частота основного тонального сигнала будет находиться в пределах примерно от 100 Гц до 1 кГц и изме­няться регулятором тона. Коммутация тонального сигнала производится микросхемой HC1 — A, которая дает пульсации с частотой от 0,7 до 1,5 Гц, изменяемой с помощью регуля­тора пульсаций.

Диапазон частот основного тонального сигнала можно из­менить с помощью конденсатора С2 — чем меньше его ем­кость, тем выше частота и наоборот. Тот же эффект дает из­менение величины емкости C1, однако все же рекомендуетея включать этот конденсатор емкостью не более указанной на схеме.



Рис. 4.3. Генератор тональных пульсаций.

ИC1 — двойной таймер типа 556; ИС2 — двойной J — К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1, R2 — потенциометр 1 МОм; R3 — резистор 1 кОм, 0,25 Вт; R4 — резистор 100 кОм, 0,25 Вт; R5 — резистор 470 кОм, 0,25 Вт; Re — резистор 2,2 кОм, 0,25 Вт; C1 — танталовый конденсатор 1 мкФ, 35 В; С2 — конденсатор 0,01 мкФ; С3 — конденсатор 0,1 мкФ; С4 — электролитический конденсатор 100 мкФ, 35 В; С5 — электролитиче­ский конденсатор 10 мкФ, 35 В; Tp1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.



Генератор может работать от любого источника питания напряжением 5 — 12 В, а конструктивно его можно оформить в виде небольшого блока при использовании, например, бата­реи напряжением 9 В.

Для превращения этого генератора в сигнализатор, кото­рый срабатывает и издает прерывистый сигнал при наклоне, необходимо последовательно с источником питания подклю­чить ртутный переключатель, как показано на рис. 4.4. В этом случае схема отключается от питания, если ртутный пере­ключатель находится в вертикальном положении. При накло­не в любую сторону переключатель замыкается, включается сигнализатор и начинает издавать пульсирующий тональный сигнал. Его работа снова прекращается при установке пе­реключателя в вертикальное положение.



Рис. 4.4. Схема, обеспечивающая срабатывание при наклоне тональных ге­нераторов, приведенных на рис. 4.1, 4.2, 4.3 и 4.5.

4.4. «Воющая сирена»

Пульсирующий тональный генератор можно переделать для получения завывающих звуков, издаваемых непрерывно через громкоговоритель, но с периодически меняющейся ча­стотой. При соответствующей установке регуляторов в схеме на рис. 4.5 можно получить звуки, похожие на сирены авто­мобилей различных аварийных служб.

Регулятор тона в этой схеме позволяет изменять диапазон частот, излучаемых громкоговорителем, тогда как регулятор частоты пульсаций — периодичность качания частоты тональ­ного сигнала. К этому генератору можно подключить ртутный переключатель по схеме, показанной на рис. 4.4.



4.5. Два варианта «воющей сирены»

При замене постоянного резистора R7 в схеме на рис. 4.5 потенциометром 10 кОм (рис. 4.6) можно регулировать глу­бину «завываний». Так, в одном из крайних положений тако­го регулятора частота тонального сигнала почти не меняется, а в другом она изменяется значительно, напоминая пульсирующий тональный сигнал. Более забавный эффект получается при установке регулятора в среднее положение — звук на­чинает как бы вибрировать. Таким образом, в генераторе име­ются уже три регулятора, которые позволяют радиолюби­телю создавать самые различные звуковые эффекты.





Рис. 4.5. Принципиальная схема «воющей сирены».

ИС1 — двойной таймер типа 556; ИС2 — двойной J — К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1, R2 — потенциометр 1 МОм; Яз — резистор 1 кОм, 0,25 Вт; Rt — резистор 100 кОм, 0.25 Вт; К5 — резистор 470 кОм, 0,25 Вт; R6, R7 — резистор 2,2 кОм, 0,25 Вт; С, — электролитический конденсатор 1 мкФ, 35 В; С2 — конденсатор 0,01 мкФ; Сз — конденсатор 0,1 мкФ; С4, Сц — электролитический конденсатор 100 мкФ, 35 В; Cs = электролитический конденсатор 10 мкФ, 35 В; Tpi — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

Еще легче переделать схему на рис. 4.5 в двухтональный генератор, выпаяв конденсатор С6. В результате генератор начинает вырабатывать не завывающий звук, а два различ­ных тональных сигнала. Как и до изменения в схеме, диапа­зон частот будет изменяться регулятором тона. Регулятор пульсаций устанавливает периодичность изменения двух тональных сигналов. При соответствующей установке этих двух регуляторов можно получить характерный сигнал сирены автомобилей аварийной службы.



Рис. 4.6. Принцип подключения регулятора глубины «завываний» вместо резистора R7 на рис. 4.5.

Резистор R7 (рис. 4.5) имеет величину сопротивления 2,2 кОм или может быть заменен потенциометром (рис. 4.6), позволяющим регулировать разность частот двух тональных сигналов в громкоговорителе. В случае если радиолюбитель хочет получить оба эффекта (изменение глубины и двухтональ­ный звук), между положительной обкладкой конденсатора С6, точкой соединения резистора R7 и точкой соединения с вы­водом 11 микросхемы HCi-Б следует включить однополюс­ный переключатель, который позволяет отключать и подклкн чать конденсатор С6.



4.6. Некоторые схемы включения сигнализации

Некоторые из генераторов, описанных выше в данной гла­ве, можно ве-сьма просто использовать в схемах включения сигнализации. Единственной трудностью является то, что описанные выше тональные генераторы различных типов рас­ходуют определенную мощность, а изготовить надо сигнали­затор с батарейным питанием, в котором генератор должен практически быть обесточен до момента его действительного включения.



Ртутный переключатель (рис. 4.4) не расходует никакой мощности, пока он не сработает. Тем не менее у него есть один недостаток, препятствующий его применению в сигнали­заторах — переключатель тотчас выключается при занятии вертикального положения. Практически же необходима схе­ма, которая не расходует мощности в дежурном режиме и не включается от простого перехода ее элементов в исходное со­стояние.

Рассмотрим сигнализатор, подключенный к закрытой две­ри. Целью такой сигнализации является включение звуково-го сигнала при каждом открывании двери. Однако если сиг­нализатор сконструирован таким образом, что он выключается при закрывании двери (т. е. работает по тому же принципу, что и внутренняя лампочка в холодильнике), то такой сигна­лизатор имеет небольшую практическую ценность. Гораздо лучше иметь сигнализатор, который не выключается после за­крывания двери.



Рис. 4.7. Схема сигнализации с ртутным переключателем.

Д1 — кремниевый выпрямительный диод на напряжение 200 В при токе 6 А; Кл1 — нормально замкнутый кнопочный переключатель; Кл2 — ртутный переключатель; R1 — резистор 150 Ом, 0,25 Вт; С1 — конденсатор 0,1 мкФ.

Итак, нужна схема-«защелка», т. е. схема, которая может быть включена, но не может быть выключена и при этом не расходует мощность батарейного источника питания в вы­ключенном состоянии.

В данном разделе рассмотрены схемы сигнализации трех основных типов. Любая из этих схем может подключаться к тональным генераторам, показанным на рис. 4.1 — 4.5.

Схема, показанная на рис. 4.7, является видоизмененным вариантом сигнализатора, срабатывающего при наклоне и описанного применительно к генератору на рис. 4.4. Этот усовершенствованный вариант исключает сигнализацию при переводе генератора в вертикальное положение. Генератор продолжает вырабатывать звуковой сигнал до тех пор, пока не будет нажата кнопка «Сброс» или не разрядится батарея питания.

Для перевода схемы на рис. 4.7 в дежурный режим ее необходимо установить в положение, в котором ртутный пе­реключатель выключен, т.


е. в вертикальное положение. От­ клонение от него вызывает включение тонального генератора, к которому подсоединяется схема сигнализации. Единствен­ным способом выключения генератора является перевод схе-kbi в вертикальное положение и нажатие кнопки «Сброс».

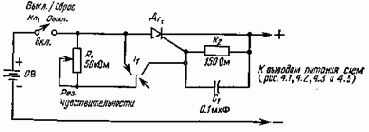

На рис. 4.8 показана схема сигнализации, которая вклю­чается при попадании светового потока на фототранзистор TI, Как и описанная выше схема с ртутным переключате­лем, эта схема не выключается при пропадании светового потока. Звуковой сигнал длится до тех пор, пока переключа­тель Кл1 не будет переведен в положение «Выкл».



Рис. 4.8. Светочувствительная схема сигнализации.

Д1 — кремниевый выпрямительный диод на напряжение 200 В при токе 6 A; Tt — фототранзистор типа FPT-100; R1 — потенциометр 50 кОм; R2 — резистор 150 Ом, 0,25 Вт; С1 — конденсатор 0,1 мкФ.

Для первоначальной настройки светочувствительной схе­мы сигнализации необходимо поставить переключатель сброса в положение «Выкл» и включить освещение в комнате. Далее следует переключатель сброса поставить в положение «Вкл», и схема перейдет в дежурный режим. При этом регу­лятор чувствительности позволит установить пороговый уро­вень срабатывания схемы.



Рис. 4.9. Схема сигнализации, срабатывающая при разрыве цепи,

Д1 — кремниевый выпрямительный диод на напряжение 200 В при токе 6 А; 7, — маломощный переключающий р-n-р — транзистор; R1 — резистор 1 МОм, 0,25 BT; C1 — конденсатор 0,1 мкФ.

Одним из самых популярных средств охранной сигнали­зации является сигнализатор, который срабатывает при обрыве отрезка токопроводящего материала. В схеме, предла­гаемой на рис. 4.9, в качестве токопроводящего материала используется тонкий проводок или отрезок металлической токопроводящей ленты.

Основной принцип действия схемы сигнализации на рис. 4.9 заключается в том, что она срабатывает и включает звуковой сигнал в момент, когда происходит обрыв провод­ника между точками А и Б. До тех пор пока между этими точками протекает электрический ток, схема сработать не может даже тогда, когда переключатель сброса находится в положении «Вкл».



Эту схему можно проверить, подсоединив ее в точках А и Б к одной из рассмотренных схем сигнализации с помощью зажимов типа «крокодил». При подготовке схемы следует проверить наличие хорошей электропроводности между точ­ками А и Б и затем поставить переключатель сброса в поло­жение «Вкл». В результате схема сигнализации будет переве­дена в дежурный режим. Срабатывание схемы должно про­исходить лишь при разрыве перемычки между точками А и Б. После этого даже установка перемычки между точками А и Б не должна вызывать выключения сигнализации. По­следнее произойдет лишь после перевода переключателя сбро­са в положение «Выкл» или, естественно, после полной раз­рядки батареи.

Основным назначением разрывного проводника между точками А и Б является обеспечение нормального пути про­текания тока в дежурном режиме. При разрыве проводника (ногой проходящего человека, при открывании двери и т. п.) включается сигнализация.

Токопроводящая лента обычно используется для обнару­жения факта разбивания оконного стекла. Лента обычно на­клеивается по краю стекла и подсоединяется через обычные провода к схеме сигнализации. Для схемы на рис. 4.9 реко­мендуются клеммы с фиксирующими винтами, обеспечиваю­щие надежное подсоединение обоих концов токопроводящей ленты и проводов, подключаемых к точкам А и Б.

Немного воображения и экспериментирования позволит радиолюбителю придумать различные схемы сигнализации, имеющие практическую пользу. Например, можно вместо ртутного переключателя на рис. 4.7 поставить нормально замкнутый магнитный переключатель. В этом случае сиг­нализация включается при удалении магнита из магнитного переключателя. При использовании нормально разомкнутого магнитного переключателя сигнализация срабатывает при создании внешнего магнитного поля.

Подобных вариантов может быть до 50, так что радио­любитель имеет возможность стать изобретателем, для чего надо подумать, провести несколько проб и выбрать наиболее удачный вариант,
