ФОТОРЕЛЕ

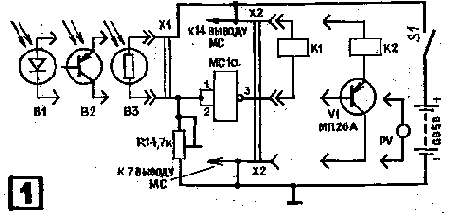

Предлагаемое устройство (см. рис. 1) может включать и отклю­чать искусственное освещение, магнитофон, радиоприемник. Его можно использовать для автома­тического счета и сортировки раз­личных предметов или для управ­ления игрушками и моделями на расстоянии. Оно срабатывает при воздействии видимых или неви­димых (инфракрасных) световых сигналов. Датчиками этих сигна­лов служат такие фотоэлектриче­ские приборы, как фоторезистор, фототранзистор или фотодиод.

Работает фотореле так. Если фоторезистор ВЗ находится в за­темненном месте, его сопротивле­ние составляет несколько сотен килоом. На выходе инвертора (вывод 3) имеется напряжение 4 — 4,2 В, которое отключает ре­ле К1. Если теперь на фоторези­стор ВЗ направить свет от карман­ного фонаря, находящегося на рас гоянии не более 1 см от по­верхности фоторезистора, сопро­тивление его уменьшится в сотни раз. Напряжение на выходе ин­вертора снизится до 0,3 В, и ре­ле К1 срабатывает.

Основные детали: фоторезистор ВЗ типа ФСД-1 (можно ФС-Кг), подстроечный резистор R1 типа СПЗ-1, герконовое реле типа РЭС 55А (паспорт РС4.591.605, но по­дойдут и другие, рассчитанные на напряжение срабатывания 2,5 — 3 В и ток не более 25 мА) и одного двухвходового логического элемента И-НЕ (этот элемент МС 1а называют инвертором; в одной микросхеме серии К155ЛАЗ таких инверторов четыре).

Может оказаться так, что вы не подберете требуемый фоторе-зистор или фотодиод. В этом слу­чае его может заменить обычный транзистор структуры р-п-р типа МП с любым цифровым обозна-чением, но обязательно имеющий статический коэффициент переда­чи по току не менее 40. Удалите с транзистора металлический бал­лон — получите фототранзистор.

Герконовое реле K1 можно за­менить транзистором V1 и реле К2. Транзистор V1 типа МП26А, но можно МП20 — МП21 или МП25 — МП26 с любыми буквен­ными индексами, а реле К2 типа РЭС9 (паспорт РС4.524.203) или РЭС 10 (паспорт РС4.524.317).


Логический элемент И-НЕ, вы­полняющий функцию инвертора, имеется в микросхемах серии 131, 133, 155 и других. Можно использовать также трехвходо-вые и четырехвходные логические элементы. В этом случае входы каждого элемента надо соединить между собой.

Если свободные (оставшиеся) входы микросхемы соединить С отрицательным выводом источника напряжения GB1, то потребле­ние тока уменьшится на 20 мА.

Фотореле питается от источника напряжения GB1 5В, но может работать от свежей батарейки ти­на 3336Л.

Собрав реле, далее приступай­те к его настройке. Подключите тестер PV (род работы — пос­тоянное напряжение; предел изме­рения — 10В) к выходу инвер­тора. Поместите фотоприемник в затемненное место и, подбирая сопротивления резистора R1, до­бейтесь, чтобы прибор показывал 4 — 4,2 В. А теперь осветите фо­топриемник ярким светом. Если напряжение на выходе инвертора окажется меньше 0,3 В, фоторе­ле настроено правильно. На ри­сунке 1 показаны: фотодиод В1 и фоторезистор В2, которые могут быть использованы вместо резистора ВЗ.

ТЕПЛОВОЕ РЕЛЕ

Это реле может найти приме­нение в теплицах и оранжереях, где необходимо поддерживать температуру в заданных. преде­лах. Датчиком температуры слу­жит терморезистор типа ММТ-12 (можно ММТ-l или ММТ-4), соп­ротивление которого изменяется и зависит от окружающей темпера­туры. При температуре +20°С его начальное сопротивление рав­но 680 Ом.

Схема теплового реле -приведе­на на рисунке 2. На элементах МС 1а и МС 16 собран мульти­вибратор, на транзисторе V1 — детектор (частота мультивибрато­ра детектируется коллекторным переходом транзистора V1), а на транзисторе 2 — усилитель то­ка. Рассмотрим работу реле.

Сразу после включения пере­ключателя S1 мультивибратор на­чинает работать. Частота генери­руемых им импульсов зависит от сопротивления резисторов R1, R2 и емкости конденсатора С1, нрминалы которых подобраны так, чтобы работа мультивибратора не нарушалась в пределах + 15... +30° С.


В диапазоне указанных температур на нагрузке детектора (резистор R5 и конденсатор С2) присутствует постоянное напря­жение +3 В, которое закрывает транзистор V3. Как только температура окружающей среды ста-нет ниже +15°С или выше Ц-30°С, напряжение на резисторе R5 станет меньше 0,3 В, транзи­стор V3 откроется, а контакты ре­ле К1 замкнутся.



Элементы МС 1а и МС 16 для реле использованы от микросхе­мы К155ЛАЗ. Транзисторы V2 типа МП39Б (но можно МГТ41, МП42), a V3 типа МП26А.МП20 — МП21 или МП25 — МП26 с лю­быми буквенными индексами. Ре­зистор R1 типа СПЗ-1, но можно типа МЛТ или УЛМ. Конденса­торы С1 и С2 типа К50 — б на рабочее напряжение не ниже 10 В. Реле К1 типа РЭС 9 (паспорт РС4.524.203), но можно использо­вать и другие, рассчитанные на напряжение 2,5 — 3,5В при токе не более 80 — 120 мА. В качестве источника питания используется батарея 3336Л.

Настройка теплового реле сво­дится к подбору сопротивления резистора R1, при котором будет наблюдаться устойчивая работа мультивибратора в указанно.м ин­тервале температур.
